こんにちは。前回のチュートリアルはうまく出来ましたか?
途中からそれっぽくなってきますので、ぜひ最後までやってみてくださいね!
それでは早速チュートリアルをはじめましょう。

関連チュートリアル

真・三國無双7風のロゴをIllustratorでつくる。その1「真」の文字をつくる。
真・三國無双7風のロゴをIllustratorでつくる。その3 文字をつくる。
真・三國無双7風のロゴをIllustratorでつくる。その4 7をつくる・仕上げ。

枠を作る

一番下に新しいレイヤーを作ります。



20130315041837

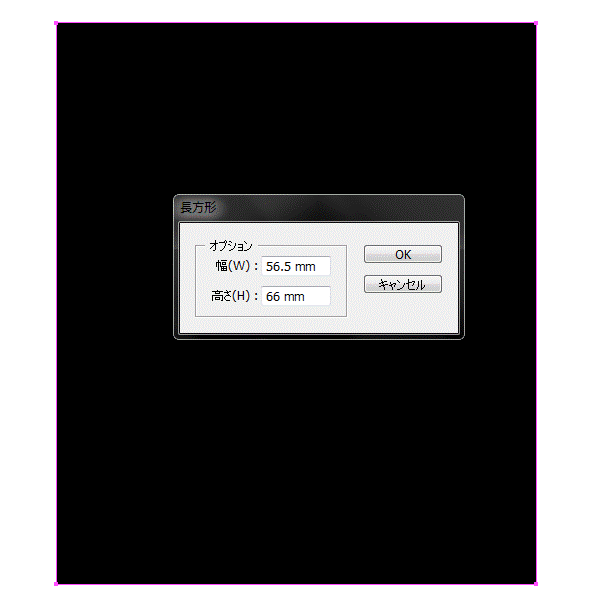

外枠を作ります(長方形A)
長方形ツール 幅:56.5mm 高さ:66mm

20130315041927

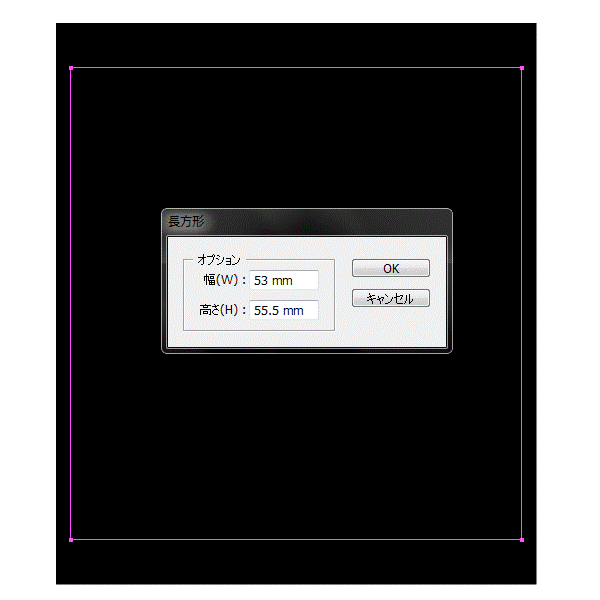

内枠を作ります(長方形B)
長方形ツール 幅:53mm 高さ:55.5mm

20130315041958

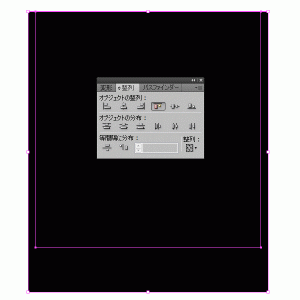

長方形A,Bをいったん揃えます。
整列 水平方向中央に整列
整列 垂直方向上に整列

20130315042253

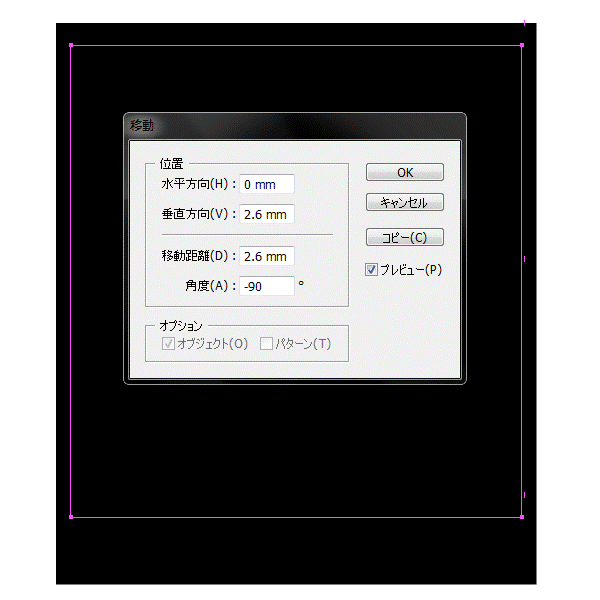

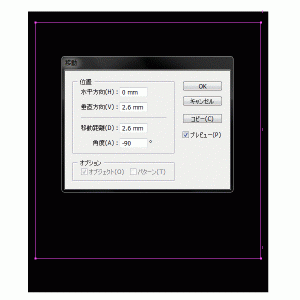

長方形Bを移動します。
移動 水平方向:0mm 垂直方向:2.6mm

20130315042332

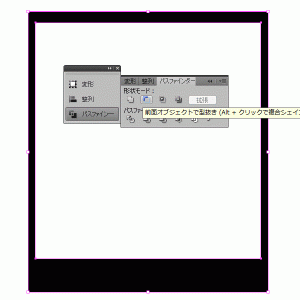

レイヤー 上:長方形B 下:長方形A にして 2つとも選択。
パスファインダー
前面オブジェクトで型抜き

20130315043555

輪郭線を付けます。
線:0.75pt(R:204 G:204 B:204)

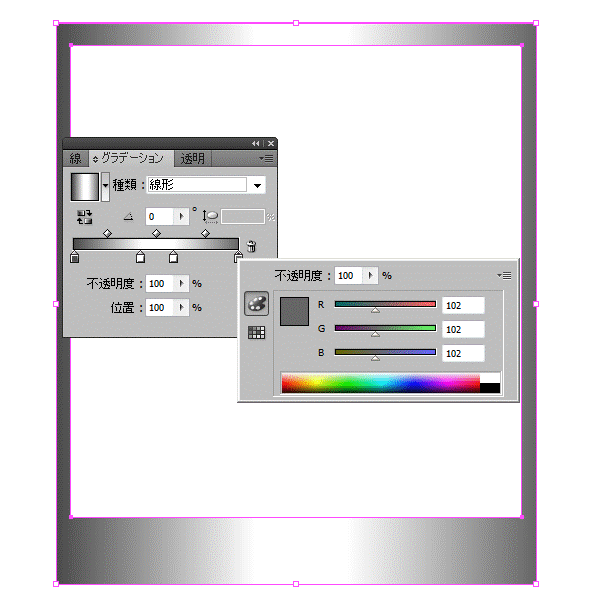

図のようにグラデーションを適用します。
両端 R:102 G:102 B:102
真ん中 R:255 G:255 B:255

シルバー部分は出来上がりです!



枠の外側のメタリックな部分をつくる

下に新規レイヤーを作ります。

部品をつくる

20130315105809

長方形をつくります。
長方形ツール 幅:10mm 高さ:68mm R:0 G:0 B:0

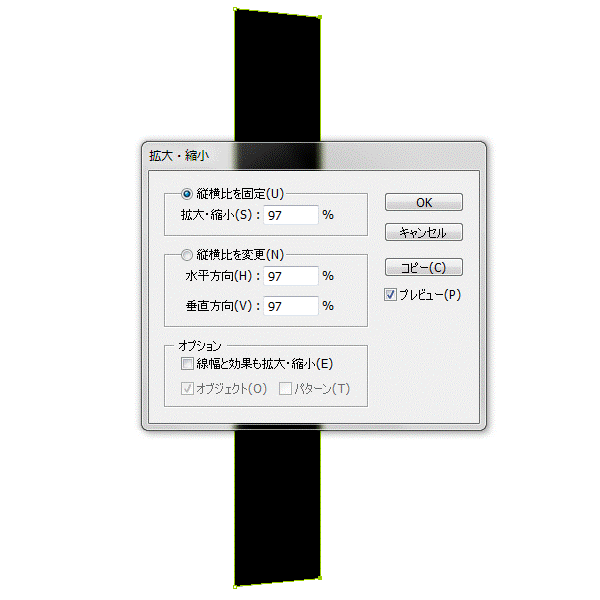

台形にします。右上、右下のアンカーポイントを選択して
拡大・縮小 縦横比を固定 拡大・縮小:97%

20130315110005

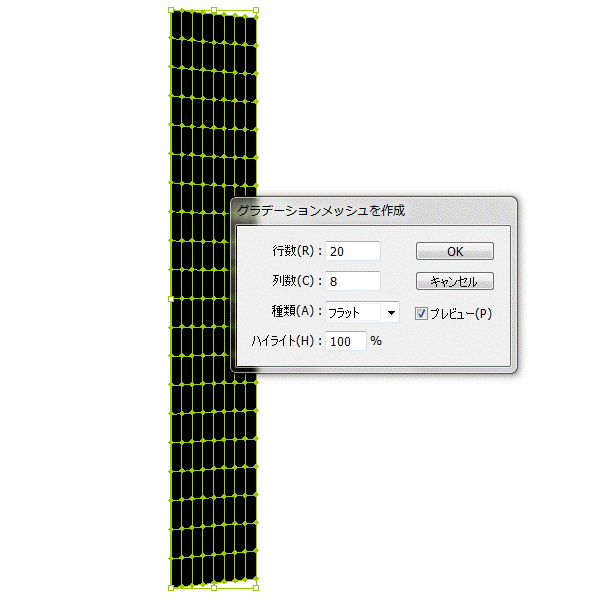

グラデーションメッシュをつくります。
行数:20 列数:8 種類:フラット ハイライト:100%

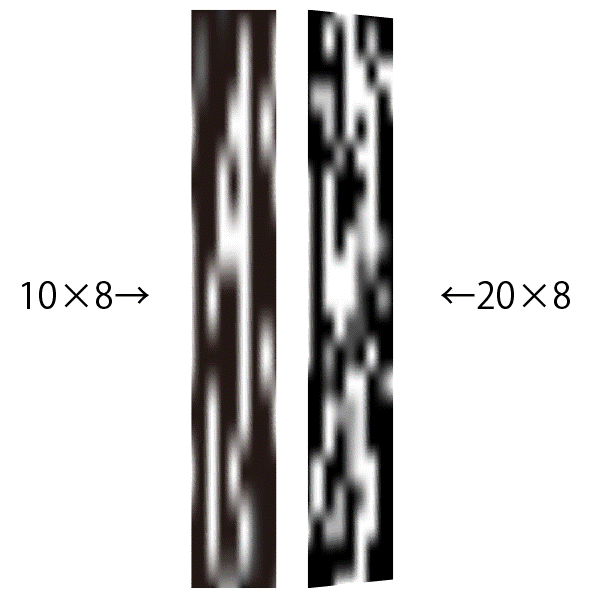

(今回は気合を入れてメッシュの数を増やしましたが行数は10もあれば充分です。)

20130315110912

写真のように良い感じに白、灰色、黒を適当に配置します。

20130315111238

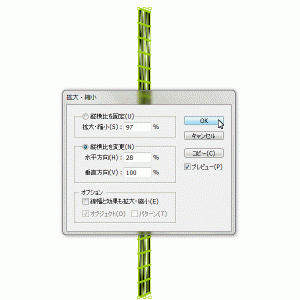

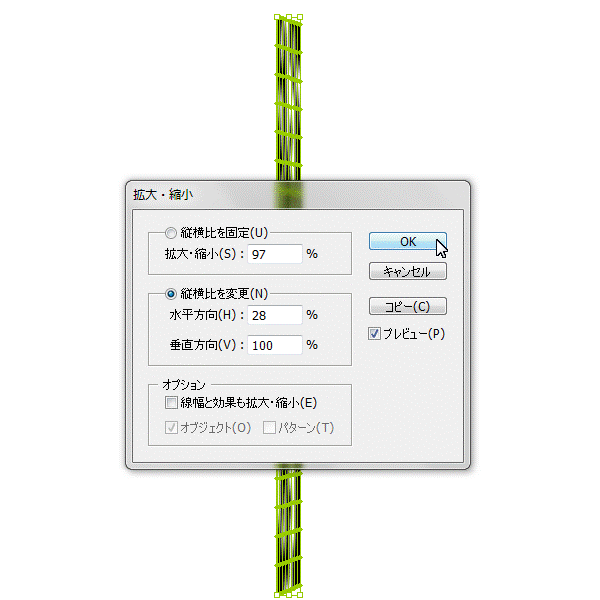

サイズを変更します。
拡大・縮小 縦横比を変更 水平方向:28% 垂直方向:100%

20130315111518

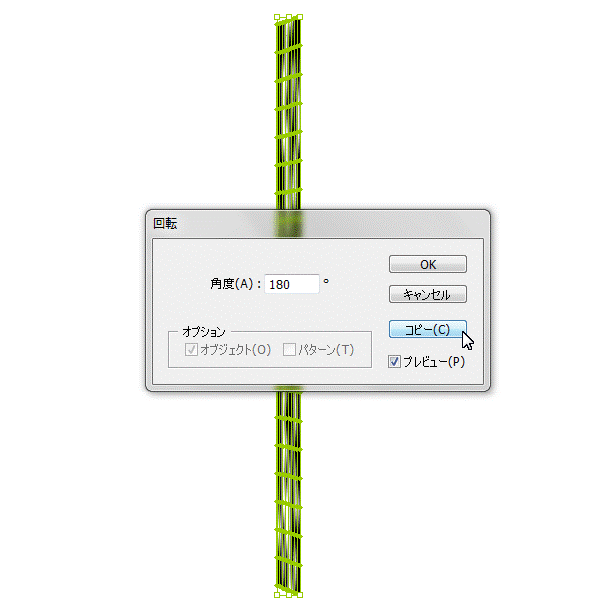

コピーを繰り返し 同じ物を合計4本作ります。
回転 角度:180度 コピー

20130315112114

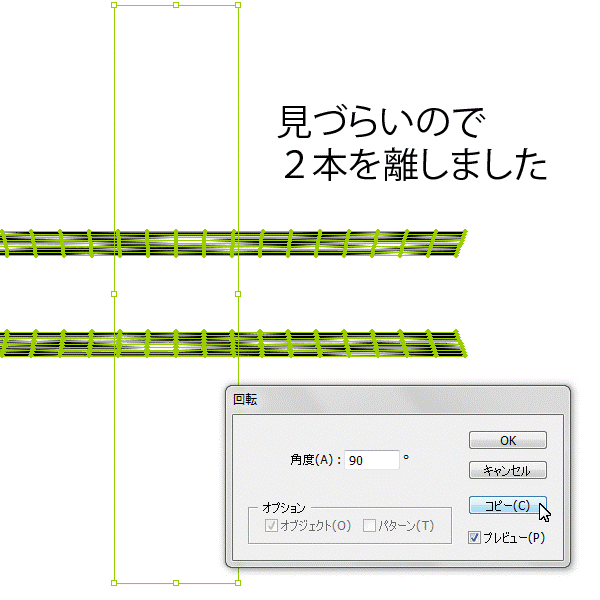

回転 角度:90度 コピー

20130315112352

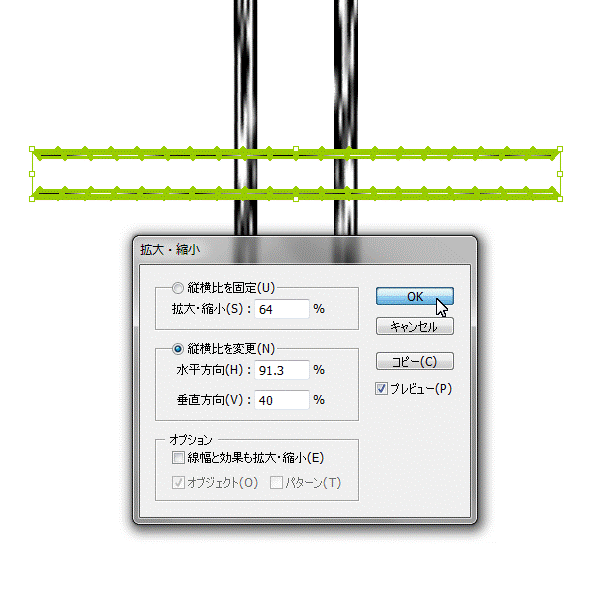

無事、4本の線ができた所で、水平方向の2本をサイズ変更します。
拡大・縮小 縦横比を変更 水平方向:91.3% 垂直方向:40%



外側に並べる

20130315112444

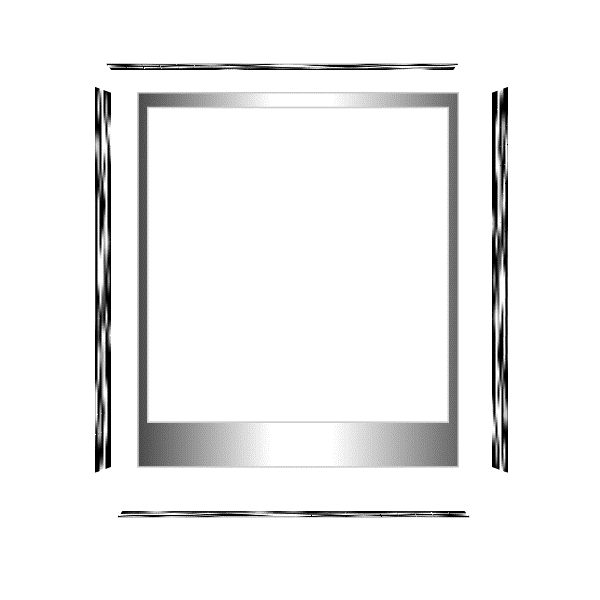

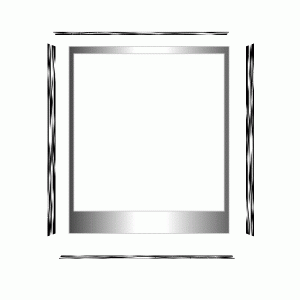

はじめに作った枠を表示させ、図のように上下左右に配置します。



20130315112530

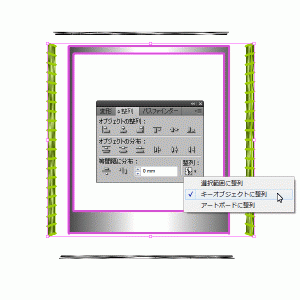

3つを選択後、真ん中の枠をクリックしてキーオブジェクトに設定
それぞれをピッタリ並べてくっつけます。

20130315112555

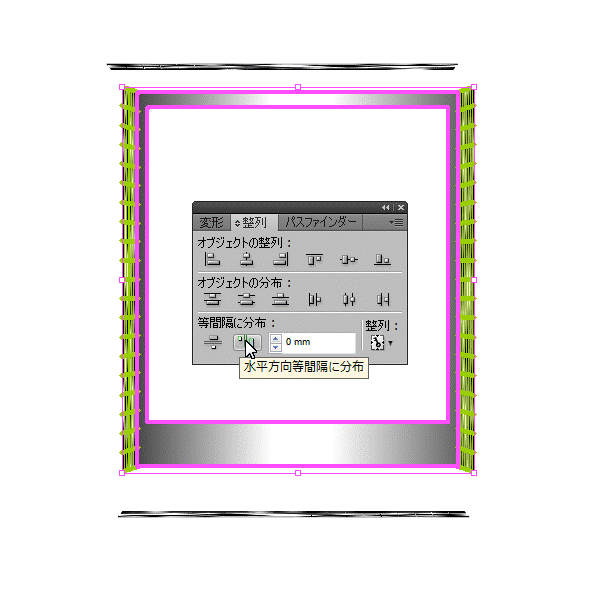

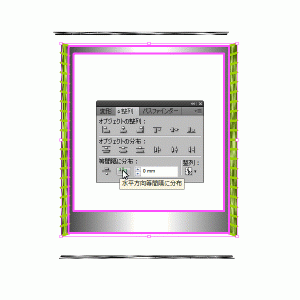

整列→等間隔に分布 水平方向等間隔に分布 0mm 整列:キーオブジェクトに整列
整列→オブジェクトの整列 垂直方向中央に整列

20130315112854

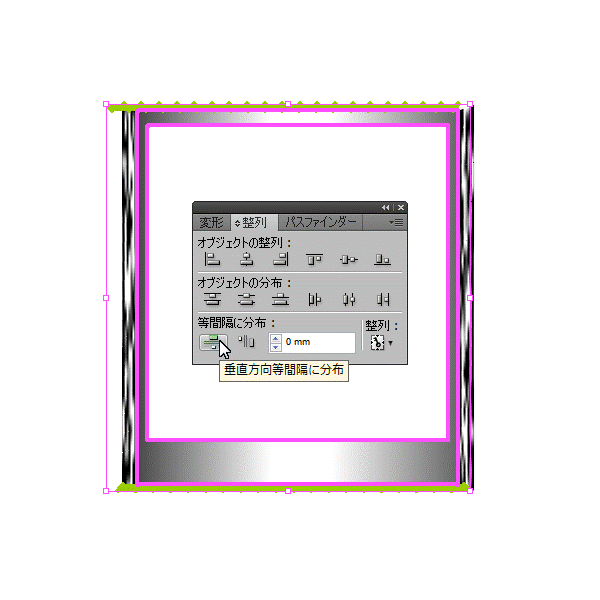

垂直方向の2本も同様に
整列→等間隔に分布 垂直方向等間隔に分布 0mm 整列:キーオブジェクトに整列

20130315112902

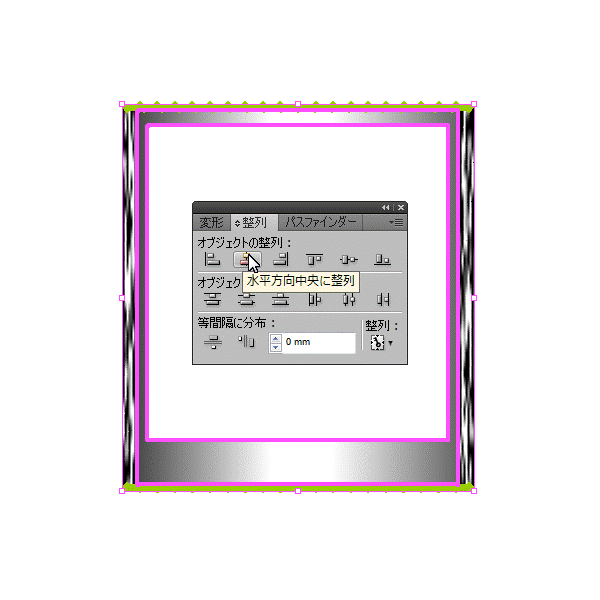

整列→オブジェクトの整列 水平方向中央に整列

20130315113120

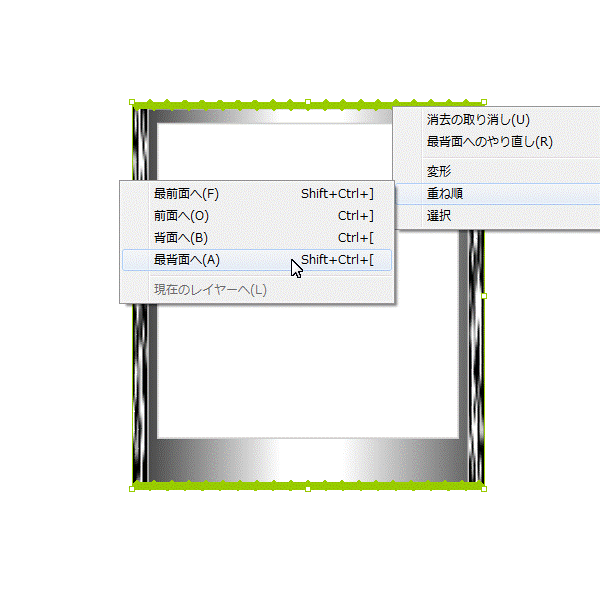

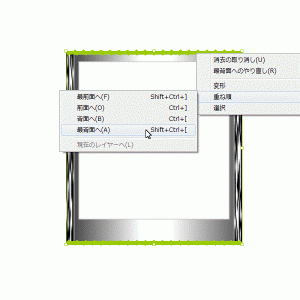

角の見栄えを良くするため、水平方向の線を最背面に配置します。
オブジェクト 並び順 最背面へ



内側に並べる

外側が出来たので内側にも配置します。
(一応数値も書きますが、自由変形適当にやったほうが楽だし早いです)

20130315114810

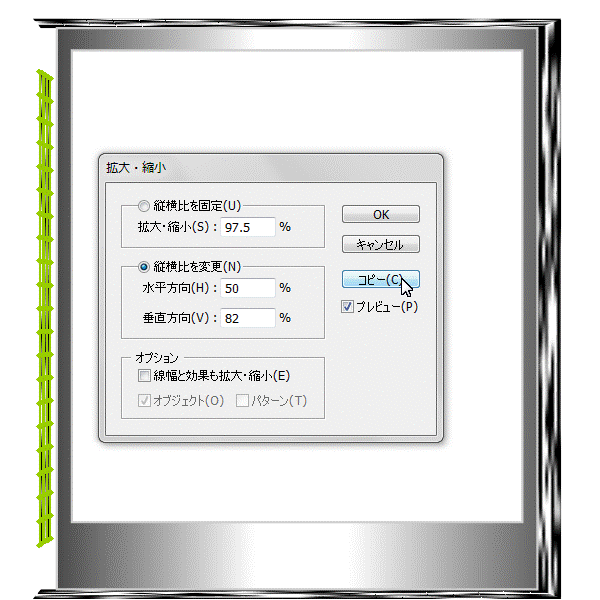

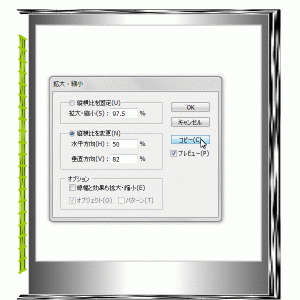

左のオブジェクトのサイズを変えてコピーします。
拡大・縮小 縦横比を変更 水平方向:50% 垂直方向:82% コピー

20130315115210 20130315115240

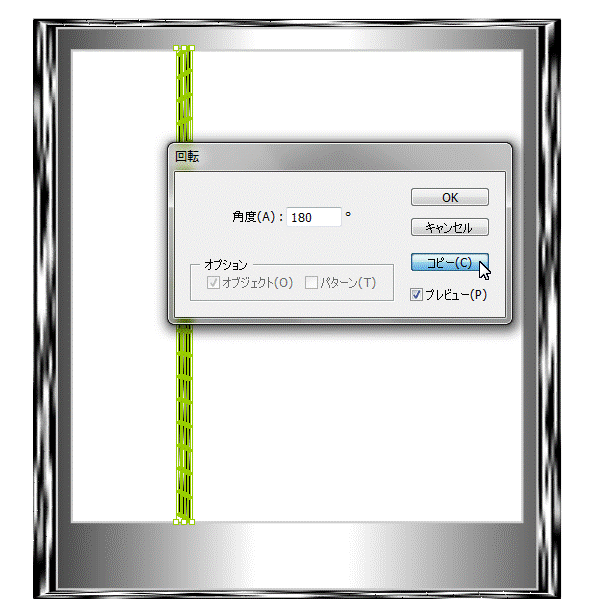

小さくなったものを合計4本に増やします。

回転 角度:180度 コピー

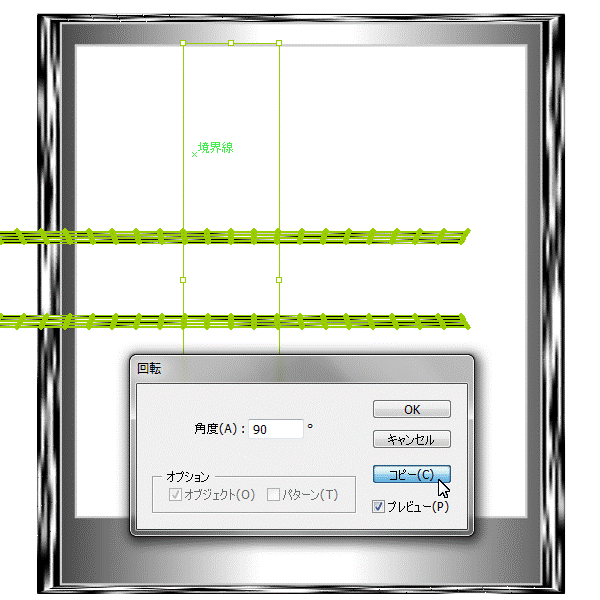

回転 角度:90度 コピー



20130315115448

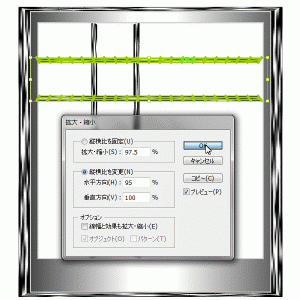

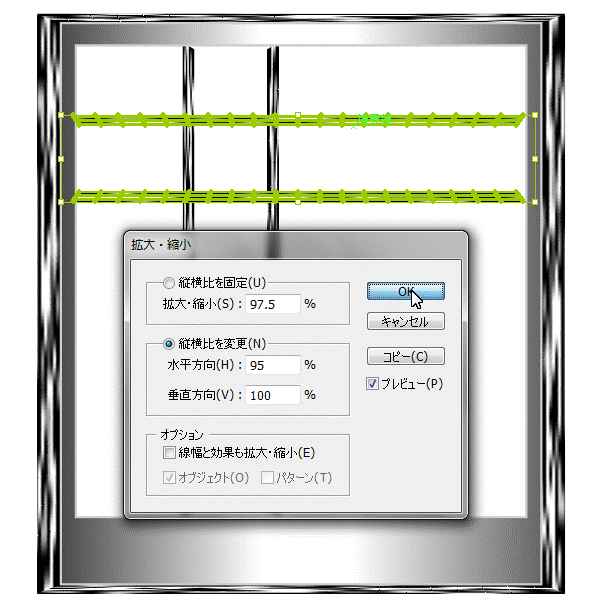

水平方向の2本のサイズを調整
拡大・縮小 縦横比を変更 水平方向:100% 垂直方向:95%

20130315115542

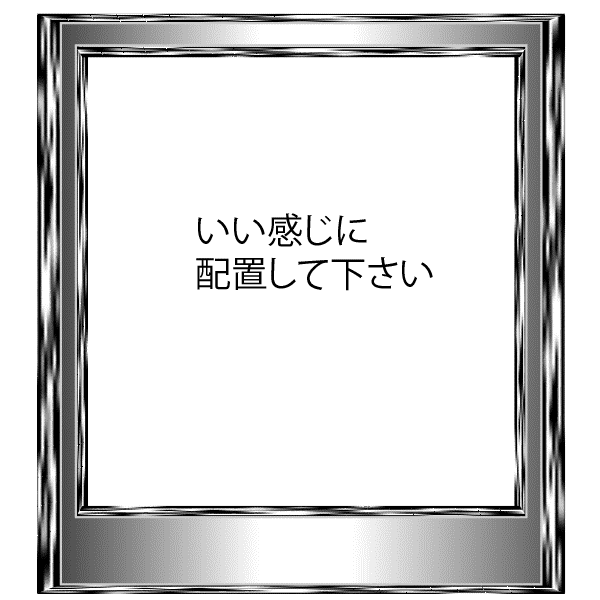

4本出来上がったらいい感じに配置して下さい。



枠の内側、背景をつくる

一番下に新しいレイヤーを作ります。

20130315115748

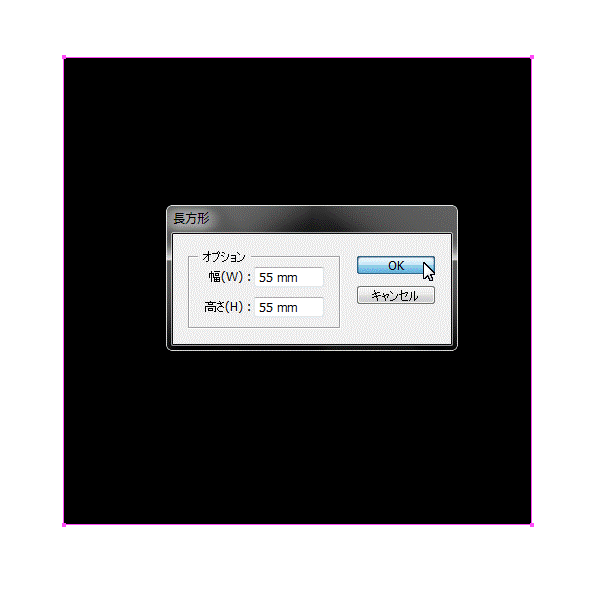

長方形をつくります。
長方形 幅:55mm 高さ:55mm 線:なし 塗り:黒

コピペして2つに(A、B)

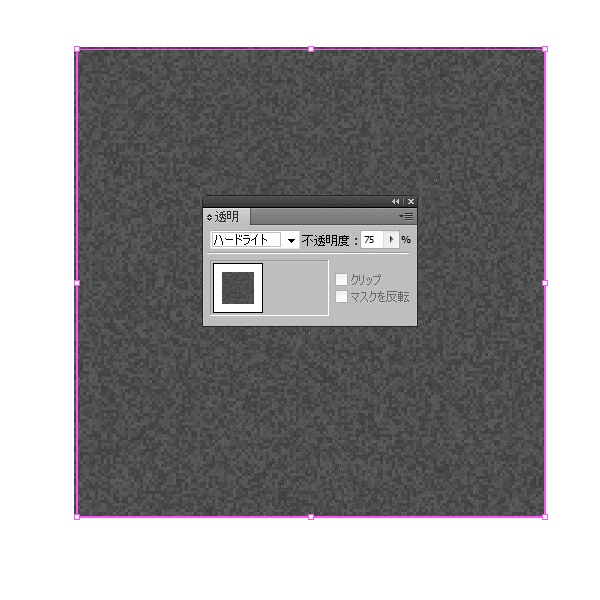

長方形A 質感をつける

2013031512002620130315120118

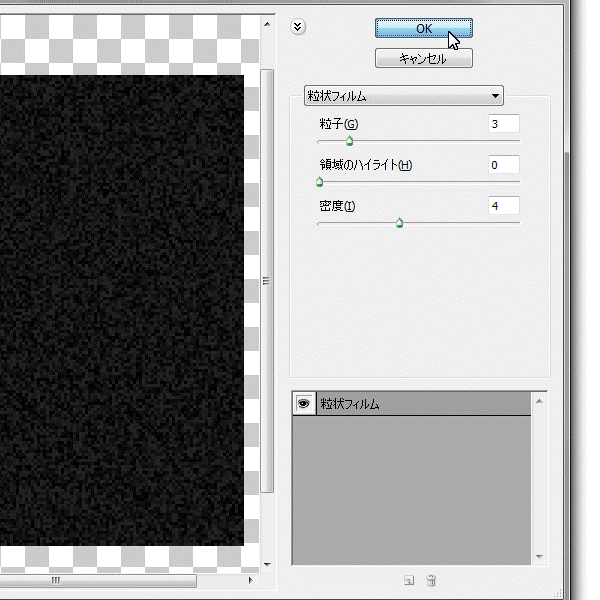

粒上フィルム 粒子:3 領域のハイライト:0 密度:4
透明 ハードライト:75%

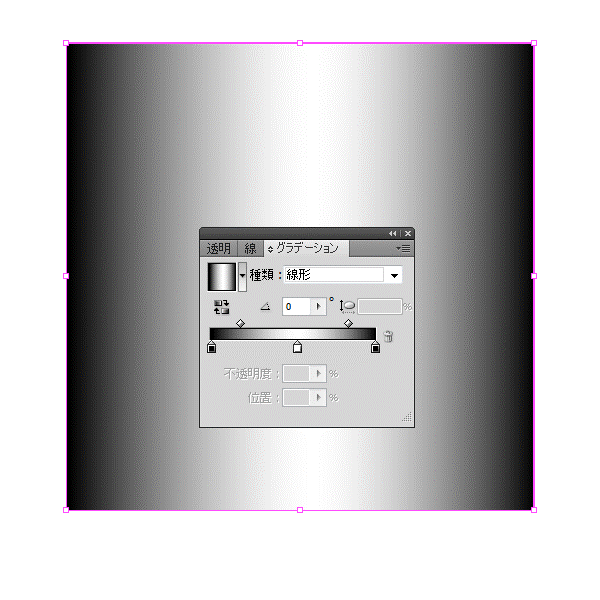

長方形B グラデーションをかける

20130318134856

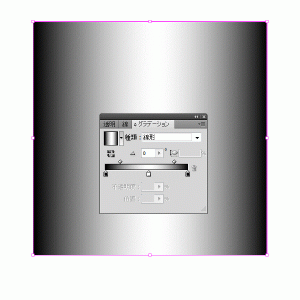

グラデーション 線形 両端:黒 真ん中:白

これで出来上がりです。ではつくったものを重ねてみましょう。

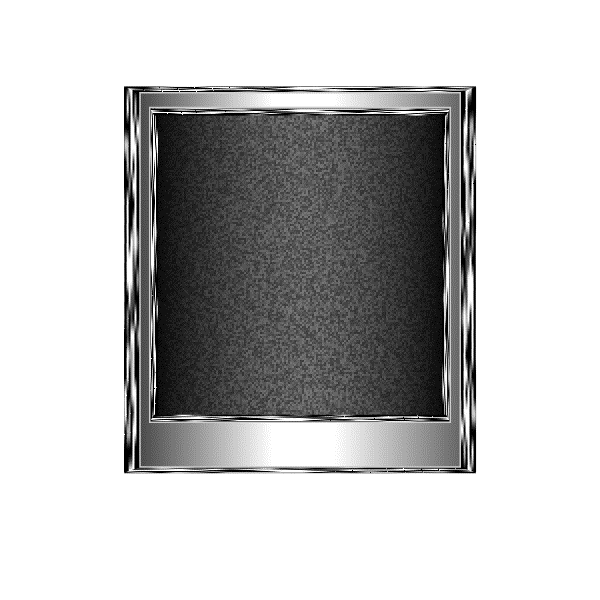

枠できあがり!

20130315122730

枠の部分が出来上がりました。
お疲れ様です。

ちょっとそれっぽくなって来ましたねー。

レイヤー(上から)

金属の枠
金属の外側
背景
